ページテンプレート

ページテンプレートとは、テンプレートデバイスを継承した複数のデバイスで1つのページを再利用し、データを表示することができる機能です。

ページテンプレート機能を利用する方法は以下の通りです。

ページの作成方法

変数リンクエリアなどでデータのリンク設定を行う際、テンプレートデバイス（継承元）を設定してください。

ヒストリカルトレンドや帳票といったデータを表示可能なコントロールでも同様に、テンプレートデバイス（継承元）を設定してください。

（継承したデバイスはデバイスツリーに表示されません。）

ボタンの詳細プロパティのアクション設定から、"ページまたはレイヤーにジャンプする"を選択します。

ページ名、元のテンプレートデバイスID(継承元デバイス)、データ表示のデバイスID(継承したデバイス)を設定すると、ボタンをクリックしたときに指定したページをデータ表示のデバイスID(継承デバイス)のデータで表示します。

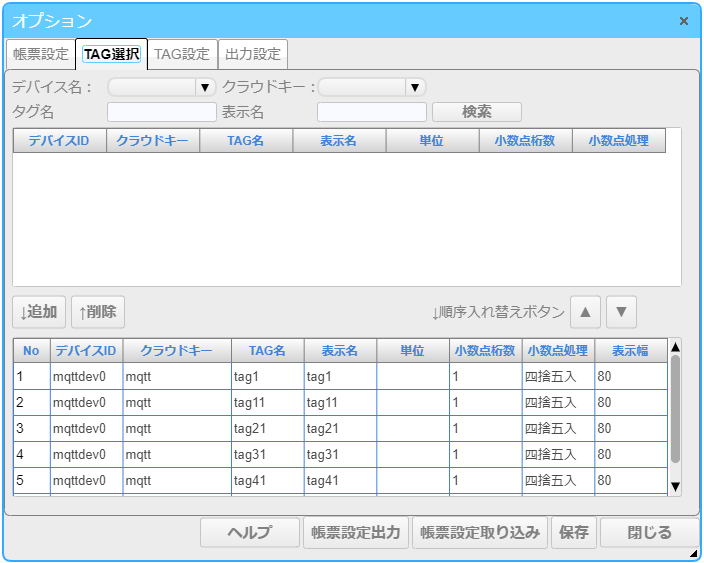

例えば帳票で以下のような設定を行い、継承元デバイスに"mqttdev0"、継承デバイスに"mqttdev1"と設定した場合、帳票の表示は継承デバイス"mqttdev1"のデータになります。

ページで表示したいデバイスをURLで指定して表示することができます。指定したページを継承したデバイスのデータで表示します。

URLは以下のように指定します。

http://[Server IP]/viewer/view.php?cid=con&pid=ProjectID&page_id=PageID&deviceid_from=DeviceID&deviceid_to=DeviceID

cid=企業ID, pid=プロジェクトID,　page_id=ページID,　deviceid_from=テンプレートデバイスID（継承元）,　deviceid_to=継承したデバイスID
