报警设定


内容

  1. 显示报警的设定画面
  2. 报警设定一览
  3. 追加布尔量报警
  4. 设定布尔量报警
  5. 追加模拟量报警
  6. 设定模拟量报警
  7. 追加常数报警
  8. 设定常数量报警
  9. 设备通信异常检测与设定
  10. 数据变化报警设置
  11. 页面滚动按钮
  12. 排序
  13. 保存设定
  14. 读入CSV且合并
  15. 设定保存为CSV文件
  16. 报警预留变量

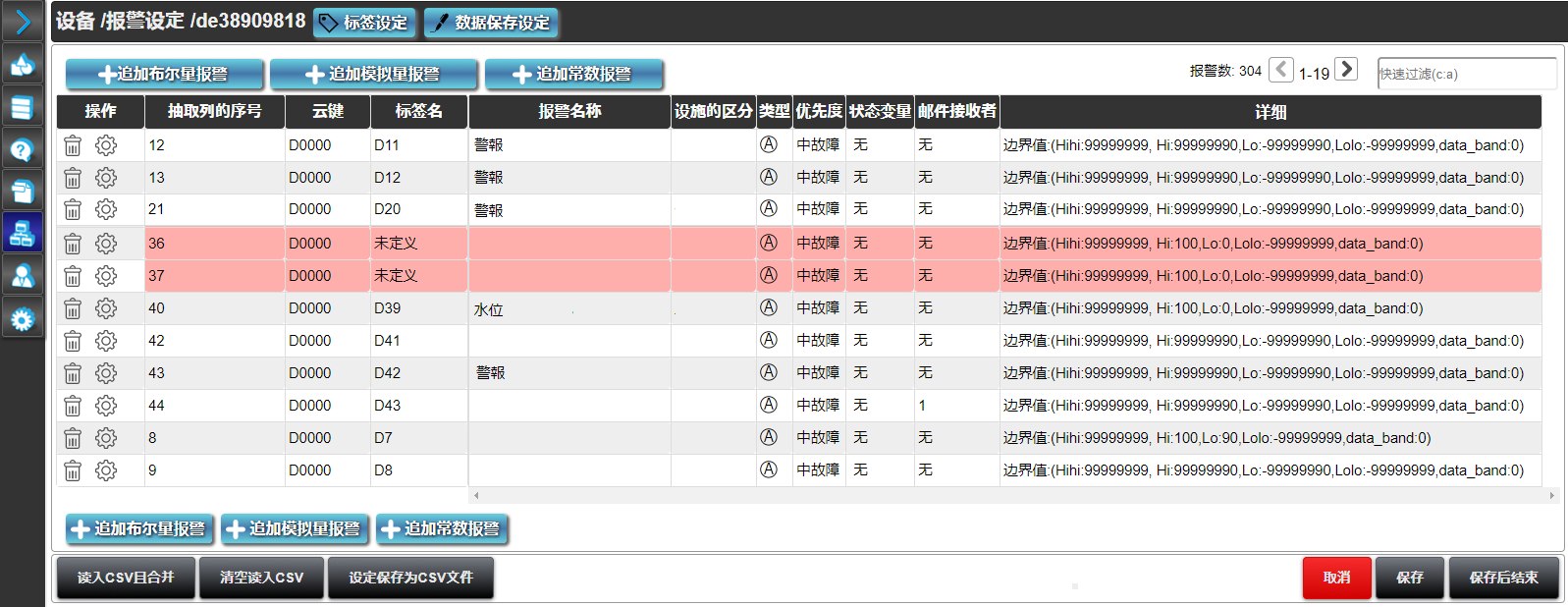

显示报警的设定画面

要显示本设定页，可以按设备列表中“操作”列的 按钮，或设备设定信息画面上的“报警设定”按钮。



“报警设置”，对于从设备传送到云服务器的数据，进行报警检测、及在发生报警时是否发送通知电子邮件等的设定。

在此画面上，列出了现在设定的报警的一览，并可以追加报警的设定。


报警设定一览

操作

删除

按此按钮，删除所选的报警设定。

执行删除前，会显示确认对话框。取消按钮×。如果没有错误，按下删除键确认删除。

设定

按此按钮，修改或确认所选的报警设定。

报警测试

单击按钮, 显示可以强制发生或回复报警的窗口。

抽取列的序号

显示设备的数据的提取序号。抽取列的序号是指从设备接收到CSV数据后，本标签的数据从第几个CSV数据开始提取数据。

云键 (CloudKey)

显示设备数据的云键。关于设备数据云键的设置，请参考设备设置的云键设置。

数据标签名

显示数据标签名。

报警名称

显示报警的名称。报警一览，报警历史部件中的报警名称列将显示此“报警名称”+报警状态。

优先度

显示报警的优先度。报警一览可以根据报警的优先级选择显示的颜色和声音。

状态

显示HMI的变量以保存报警状态。报警发生或回复时，状态将保存到指定的HMI变量中。利用此变量，可以实现监控画面与报警状态的联动。

电子邮件收件人

显示报警的电子邮件收件人。电子邮件收件人可以在电子邮件接收者列表中进行设置。

详细

显示的报警的详细。


追加布尔量报警

追加一个新的布尔量报警设定。

有关设置的细节，请参考布尔量报警设定。

追加模拟量报警

追加一个新的模拟量报警设定。

有关设置的细节，请参考模拟量报警设定。

追加常数报警

追加一个新的常数报警设定。

有关设置的细节，请参考常数报警设定。

追加数据变化报警

追加一个新的数据变化报警设定。。

关于设定的方法，请参照数据变化报警设定

合并读入CSV且合并

按“读入CSV且合并”按钮，可以选择以前保存的CSV设定文件，读入设定并与当前的设定合并。

读取数据时，只读入正确设定的记录，如果相同数据标签的报警设定已经存在，将覆盖既存的设定。

有效的文件是UTF-8格式的csv文件。

清空读入CSV

按“清空读入CSV”按钮，将清空现存的设定，从保存的CSV设定文件读入报警设定。

有效的文件是UTF-8格式的csv文件。


设定保存为CSV文件

按“设定保存为CSV文件”按钮，当前的设定将保存为CSV文件。

文件的格式是UTF-8编码带BOM标记的CSV文件。

报警设定的CSV格式如下。

第一行中的列名 列番号 説明
#alarm_id 1 唯一的报警标识ID。
device_id 2 工程项目(project)内的设定识别ID字符串。
cloud_key 3 标识数据文件的设备数据云键的字符串。
data_column_no 4 表示此标签的数据在从设备发送到服务器的CSV数据中的列的序号。
alarm_name 5 报警名称的字符串。
facilities_division 6 设备区名称的字符串。
alarm_data_kind 7 代表报警类型的数值。
  • 0:模拟量报警
  • 3:常数量报警
  • 5:数据变化报警(布尔值)
  • 6:数据变化报警(模拟量)
  • 11:布尔报警（真或假）
  • 12:布尔报警（位提取）
  • 50:设备通信错误报警
alarm_bit_position 8 布尔警报（位提取）的数据位号。
alarm_value 9 用于常数/设备通信错误警报检测的数值。
对于设备通信错误警报，最小值为5，不检测为0。
alarm_value_hihi 10 用于模拟报警的高高边界值的数值。
alarm_value_hi 11 用于模拟报警的高边界值的数值。
alarm_value_lo 12 用于模拟报警的低边界值。
alarm_value_lolo 13 用于模拟报警的低低边界值。
alarm_value_dband 14 模拟量报警的不敏感区的大小值。
alarm_kbn 15 表示警报优先级的数字。
alarm_kbn_hihi
alarm_kbn_hi
alarm_kbn_lo
alarm_kbn_lolo 		16-19 各是一个数值，表示模拟报警的各个状态的优先级。
alarm_kind 20 用于布尔警报的检测方法。
  • 0:不检测
  • 1:TRUE时报警
  • 2:FALSE时报警
  • 3:假→真/小→大
  • 4:真→假/大→小
  • 5:变化
alarm_status 21 存储警报发生时状态的变量的字符串。
对于设备通信错误警报，这是一个固定变量。有关详细信息，请参阅警报预留变量。
mail_notification 22 一个标志，是否在警报状态发生变化时发送电子邮件。
发送为true，不发送为false。
mail_sendflg_(1-20) 23-42 此标志指示当警报状态更改时是否向收件人列表发送电子邮件。有关电子邮件收件人列表的设置， 请参阅电子邮件收件人列表设置。
alarm_duration_time 43 设置报警状态从发生到恢复所需的最短时间，以免频繁发生和恢复报警。
单位为秒，只能设置为正整数。

页面滚动按钮

按钮：翻到前一页。

按钮：翻到后一页。

快速过滤器（c:a）输入框：搜索报警名称中包含输入的字符串的数据，并显示得到列表中。

可以使用冒号分隔云键和报警名称，分别过滤云键和报警名称。


排序

当点击“云键”，“抽取列的序号”等列名时，可以将列表中的数据的显示，按所点击列进行升序或降序排列。

保存设定

“保存”按钮

保存现在编辑的内容。根据修改的内容，可能显示警告信息。

如果出现警告画面，请检查内容。如果确定没有问题，请按“OK”；如果要取消，按“取消”按钮或画面上的“×”按钮。

“保存后结束”按钮

保存现在编辑的内容。根据修改的内容，可能显示警告信息。

如果出现警告画面，请检查内容。如果确定没有问题，请按“OK”；如果要取消，按“取消”按钮或画面上的“×”按钮。

当完成保存，画面回到前一画面。

“取消”按钮

从现在的编辑画面返回到前一页。

没有保存的编辑内容将被丢弃。

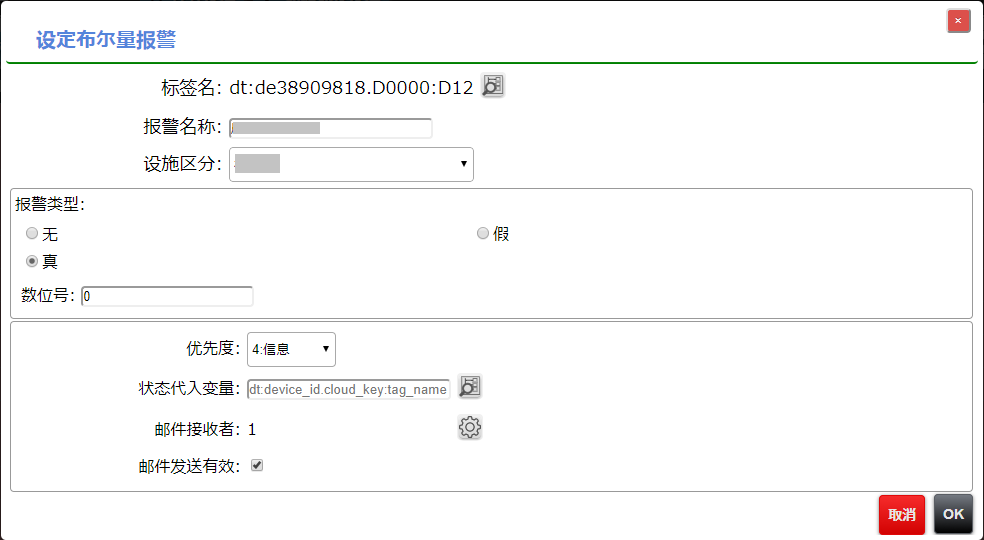

设定布尔量报警

标签名

设定要设置报警的数据标签名。按 按钮，可以从显示的设备树中选择数据标签。

数据标签名称是必需的输入。

在此可以选择的标签名，仅是数据类型为“布尔值”和“无符号整数”类型的标签。

关于数据类型，请参考标签设定。

设施区分

设定设备所在的设施的区分。

报警类型

设置报警的类型。

报警的类型在“无”、“真”、“假”中选择。

报警类型与报警状态的关系。

“无”：不发生报警。

“假”：当标签数据的值为假（false）时，发生报警。

“真”：当标签数据的值为真（true）时，发生报警。

数位号

当数据标签的数据大小（存储字节）大于等于1时，可以指定数据内的数位号。

关于数据大小，请参考数据标签设定。

优先度

设置报警的优先度。

它确定由报警的优先级所产生的报警的顺序。

报警的优先度为“1：重故障”，“2：中故障”，“3：轻故障”和“4：信息”四类。

报警持续时间(秒)

设置报警条件的持续时间。

可以用来防止频繁地改变报警发生与恢复状态。

默认值为0秒，只能设置正整数。

状态的代入变量

设置用于保存报警状态的变量。

可以直接输入，也可以按 按钮，在显示的设备树中选择变量。

如果输入“dt:share:○○○○”形式的变量，如变量不存在，将追加此变量到共享的变量中。

代入到变量的状态为： 0：正常，5：报警

电子邮件收件人

按下按钮 ，显示邮件收件人的编辑面板。

在要接收邮件的地址上打勾，选择接收人。

关于电子邮件收件人的设定，请参考邮件设置。

邮件发送有效

可以设定是否发送邮件。打勾表示发送邮件。

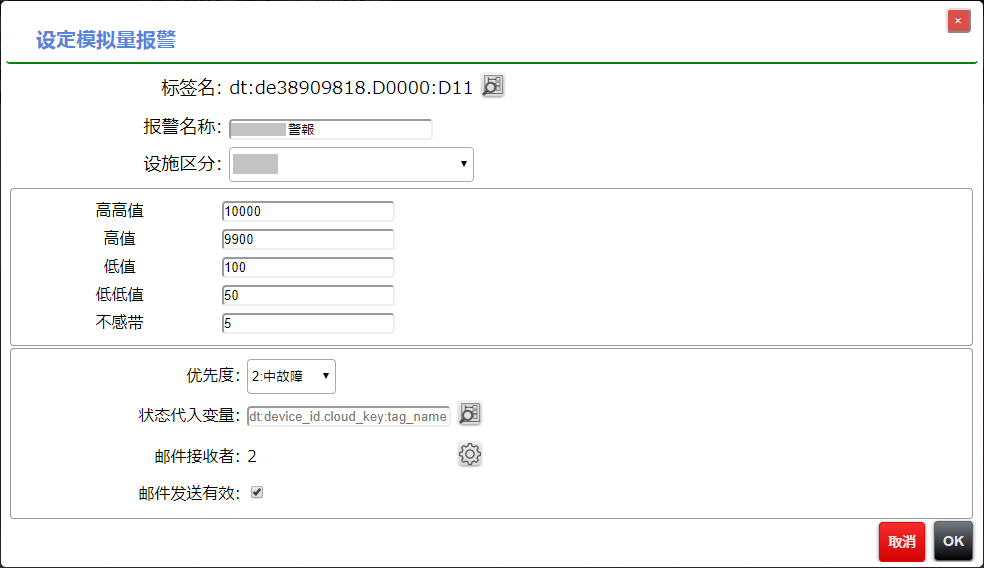

设定模拟量报警

数据标签名称

设定要设置报警的数据标签名。按 按钮，可以从显示的设备树中选择数据标签。

数据标签名称是必需的输入。

在此可以选择的标签名，仅是数据类型为“布尔值”和“字符串”类型以外的标签。

关于数据类型，请参考标签设定。

设施区分

设定设备所在的设施的区分。

高高值：

设置报警的上上限值。标签的值大于此值时，发生高高报警。

高值：

设置报警的上限值。标签的值大于此值且小于高高值时，发生高报警。

低值：

设置报警的下限。标签的值小于此值且大于低低值时，发生低报警。

低低值：

设置报警的下下限值。标签的值小于此值时，发生低低报警。

不敏感区：

设置报警的不敏感区。

当从报警状态恢复正常时，如果输入值还在不敏感范围内，则继续保持报警状态，以免报警发生过于频繁。

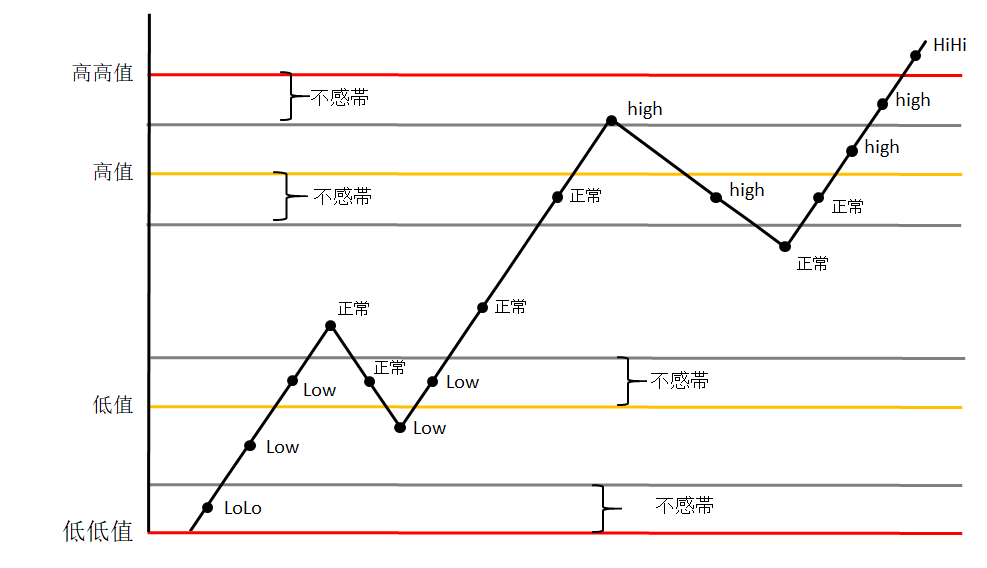

不敏感区的作用如下。

优先度

设置报警的优先度。

它确定由报警的优先级所产生的报警的顺序。

报警的优先度为“1：重故障”，“2：中故障”，“3：轻故障”和“4：信息”四类。

报警持续时间(秒)

设置报警条件的持续时间。

可以用来防止频繁地改变报警发生与恢复状态。

默认值为0秒，只能设置正整数。

状态的代入变量

设置用于保存报警状态的变量。

可以直接输入，也可以按 按钮，在显示的设备树中选择变量。

如果输入“dt:share:○○○○”形式的变量，如变量不存在，将追加此变量到共享的变量中。

代入到变量的状态为： 0：正常，1：下下限，2：下限，3：上限，4：上上限

电子邮件收件人

按下按钮 ，显示邮件收件人的编辑面板。

在要接收邮件的地址上打勾，选择接收人。

关于电子邮件收件人的设定，请参考邮件设置。

邮件发送有效

可以设定是否发送邮件。打勾表示发送邮件。

※同时更改多个模拟警报时的检测时间

～Version3.7：HiHi->Hi->Lo->LoLo

Version3.7～：HiHi->LoLo

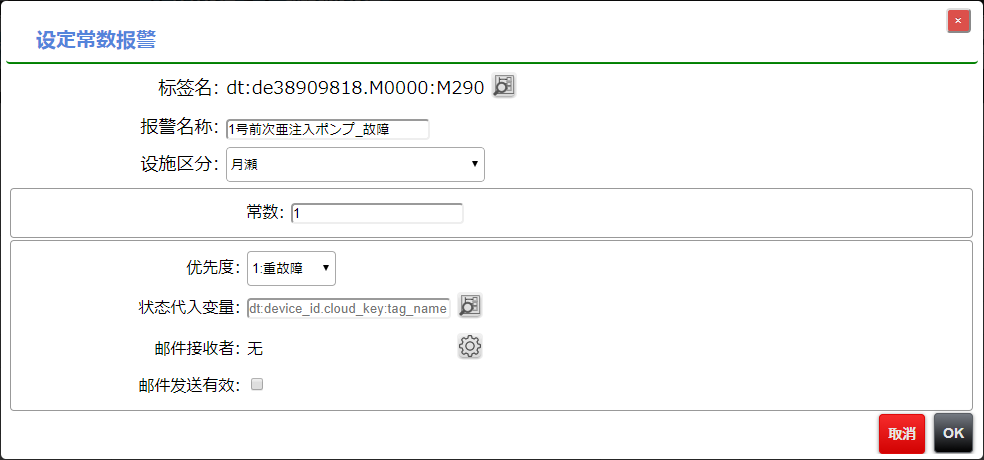

设定常数量报警

数据标签名称

设定要设置报警的数据标签名。按 按钮，可以从显示的设备树中选择数据标签。

数据标签名称是必需的输入。

在此可以选择的标签名，仅是数据类型为“整数”和“无符号整数”类型的标签。

关于数据类型，请参考标签设定。

设施区分

设定设备所在的设施的区分。

常数

设置报警的比较常数，当标签的值与此常数相同时，发生报警。

优先度

设置报警的优先度。

它确定由报警的优先级所产生的报警的顺序。

报警的优先度为“1：重故障”，“2：中故障”，“3：轻故障”和“4：信息”四类。

报警持续时间(秒)

设置报警条件的持续时间。

可以用来防止频繁地改变报警发生与恢复状态。

默认值为0秒，只能设置正整数。

状态的代入变量

设置用于保存报警状态的变量。

可以直接输入，也可以按 按钮，在显示的设备树中选择变量。

如果输入“dt:share:○○○○”形式的变量，如变量不存在，将追加此变量到共享的变量中。

代入到变量的状态为： 0：正常，5：报警

电子邮件收件人

按下按钮 ，显示邮件收件人的编辑面板。

在要接收邮件的地址上打勾，选择接收人。

关于电子邮件收件人的设定，请参考邮件设置。

邮件发送有效

可以设定是否发送邮件。打勾表示发送邮件。

数据变化报警设定

数据变化报警的履历，可以利用事件履历控件显示。

数据标签名称

设定要设置报警的数据标签名。按 按钮，可以从显示的设备树中选择数据标签。

数据标签名称是必需的输入。

在此可以选择的标签名，仅是数据类型为“整数”和“无符号整数”类型的标签名。

关于数据类型，请参考标签设定。

报警名称

设置警报名称。

警报名称是必需的输入。

设施区分

设定设备所在的设施的区分。

报警类型

当目标标签为布尔值时，警报类型为“False→True”，“True→False”，“変化”。

当目标标签为模拟量时，警报类型为“小→大”，“大→小”，“変化”。

每个值都与之前的值进行比较，并根据报警类型进行更改时记录。

从前次变化后指定时间(秒)内不做检测

在前次数据变化报警之后指定的一段时间内，不去检测报警（忽略报警）。

优先度

警报的优先级为“5：仅记录”。

状态的代入变量

设置用于保存报警状态的变量。

可以直接输入，也可以按 按钮，在显示的设备树中选择变量。

如果输入“dt:share:○○○○”形式的变量，如变量不存在，将追加此变量到共享的变量中。

代入到变量的状态为： 0：正常，6：変化

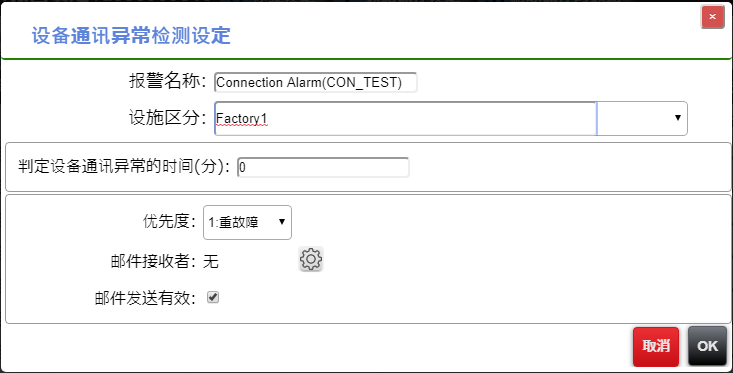

设备通信异常检测与设定

添加设备时，会自动添加标签名称“_status_”。 这是用于检测和设备通信异常的标签。以下是关于此报警的设定。

报警名称

设置警报名称。

警报名称是必须设定项目。

设施区分

设定设施的区分。在报警一览列表、报警履历列表等，用于区分工程项目内的设施。

确定设备通信错误的时间（分钟）：

如果数据在所定的时间内没有到达，则断为异常的时间。

可以设置5分钟或更长时间。

可以输入0来禁用警报设置。

优先度

可以设置警报优先度。

警报优先度确定发生警报的重要度。

报警优先度可以从“1：重故障”，“2：中故障”，“3：轻故障”和“4：信息”四个中选择。

电邮接收者

按此钮显示邮件收件人的编辑面板。

请打勾您要设置为邮件收件人的项目。

关于电子邮件收件人的设置，请参阅电子邮件设置。

启用电子邮件发送

可以设定是否发送电子邮件。

状态代入目标变量

设备通信错误警报状态的代入目标是固定变量，不能选择。

如果启用了警报设置，则可以通过从设备树链接dt:[设备ID]:_status_变量来获取通信状态。

※通讯状态为0：正常，1：通讯错误

报警预留变量

变量名称 说明
dt：设备ID：XXXX 每个设备都存在的固有的变量。
_status_ 用于检测设备通信错误警报的固有变量。
启用警报设置后，可以通过从设备树链接此变量，获得设备的通信状态。
_status_sub_ 此状态只有在冗余化设备在设备设定中设置后才有效。
用于子机的设备通信故障报警的固有标签变量。
如果报警设置被启用，子机的通信状态可以通过链接到此变量来检测。
_alarm_serious_ 以下优先级的警报发生时，该值为1。
如果不发生则为0。
  • 1：重故障
_alarm_medium_ 以下优先级的警报发生时，该值为1。
如果不发生则为0。
  • 1：重故障
  • 2：中故障
_alarm_light_ 以下优先级的警报发生时，该值为1。
如果不发生则为0。
  • 1：重故障
  • 2：中故障
  • 3：轻故障
_alarm_all_ 以下优先级的警报发生时，该值为1。
如果不发生则为0。
  • 1：重故障
  • 2：中故障
  • 3：轻故障
  • 4：信息
dt：share：XXXX 工程项目中存在的固有的变量。
_alarm_serious_ 当工程项目中，以下优先级的警报发生时，该值为1。
如果不发生则为0。
  • 1：重故障
  • 2：中故障
_alarm_medium_ 当工程项目中，以下优先级的警报发生时，该值为1。
如果不发生则为0。
  • 1：重故障
  • 2：中故障
_alarm_light_ 当工程项目中，以下优先级的警报发生时，该值为1。
如果不发生则为0。
  • 1：重故障
  • 2：中故障
  • 3：轻故障
_alarm_all_ 当工程项目中，以下优先级的警报发生时，该值为1。
如果不发生则为0。
  • 1：重故障
  • 2：中故障
  • 3：轻故障
  • 4：信息
