（CONPROSYS设备）PLC连接设定

1.PLC连接设定

在连接设置，设定如何与PLC设备进行连接。

输入连接的名称，在连接类型中指定与PLC通信的单元。

连接名只能使用字母与数字。

如是与三菱电机PLC和欧姆龙PLC连接，请选择通信单元。

使用Modbus协议与其他制造商的PLC通讯时，如是以太网连接，选择“Modbus TCP”；如是串行通讯，选择“Modbus RTU”。

如果使用以太网连接时，须设定连接目标PLC的IP地址、端口号。

如果使用RS-232C / RS-485连接时，须设定连接目标PLC用的串行端口、波特率、数据位、奇偶校验等等。

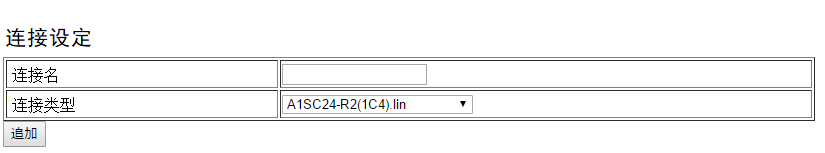

（1）设置连接名，选择连接类型(设备)，按“追加”按钮。

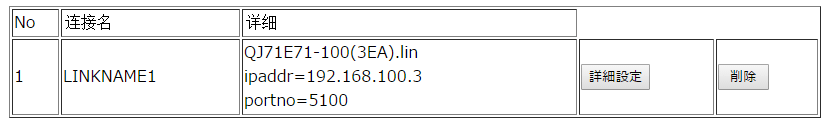

（2）单击追加连接中的“详细设定”按钮。

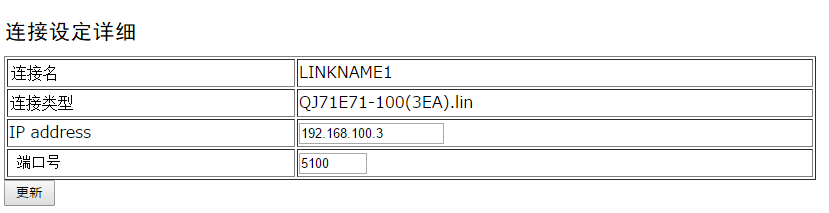

（3）设置目标PLC的连接设定。

设定内容根据目标是以太网通信或串行通信而不同。

（4）点击“更新”按钮。

2. CPU设定

在CPU设置，选择在连接设定中登录的连接名，并赋予连接的PLC的CPU单元一个名称。

CPU名称，只能使用字母与数字。

リンクがEthernet接続の場合は、リンクとCPUは、１対１ですが、リンクがRS-485接続の場合は、そのRS-485に接続されるCPU（ステーションとも呼ぶ）を複数登録していきます。

如果通过以太网连接，则连接与CPU为一对一；如果是通过RS-485连接，则连接的CPU(也称为站)，可以登录多个。

CPU设定，设定连接的CPU单元的型号，站（Station）的号码等，并赋予单元名。

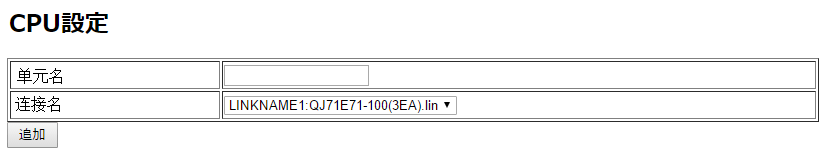

（1）设置CPU单元名，选择连接名后，按“追加”按钮。

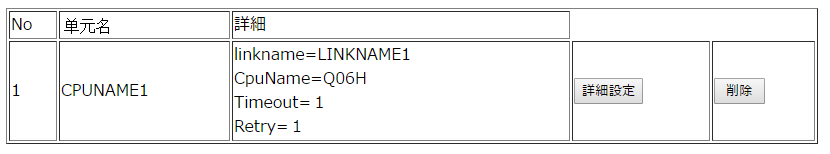

（2）按CPU单元设定中的“详细设定”按钮。

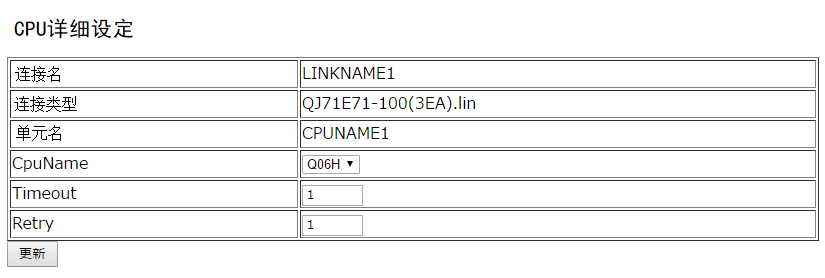

（3）设置通信时使用的参数。

（4）点击“更新”按钮。

3. 设备设定

在设备设定中，选择在CP设定中登录的单元名称，赋予连接的设备的名称。

设备名称只能使用字母与数字。

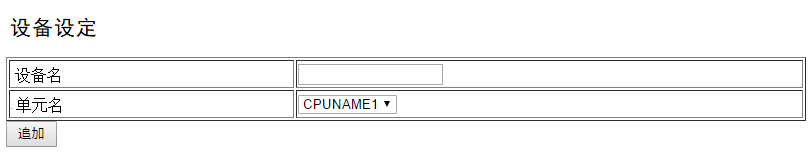

（1）设置设备名，选择CPU单元名后，按“追加” 按钮。

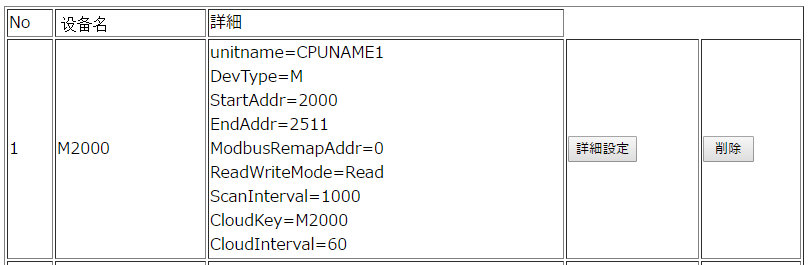

（2）按设备设定中的“详细设定”按钮。

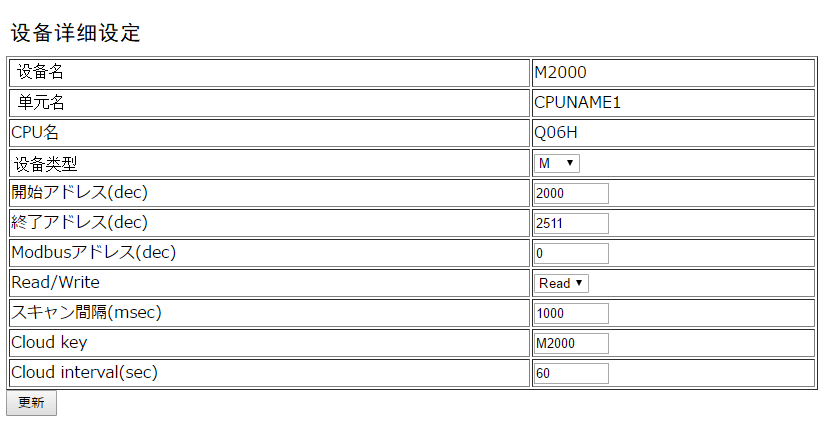

（3）进行访问目的地址、CONPROSYS写入目标的的Modbus地址，以及与云服务相关的设置。

设置名称	内容
设备类型	选择目标（PLC设备）的设备类型。根据所选择CPU单元，设定的内容不同。
开始地址（DEC）	以十进制数指定目标（PLC设备）地址的开始地址。
结束地址（DEC）	以十进制数指定目标（PLC设备）地址的结束地址。
Modbus地址（DEC）	以十进制数，指定读/写操作的CONPROSYS MODBUS地址的开始地址。
读/写	选择从CONPROSYS的Modbus地址读取数据，或写入数据。
扫描间隔（毫秒）	指定通信的间隔。
云键(Cloud Key)	指定向服务器发送数据（CSV文件）时，文件头中的云键。如果不指定，将不能向服务器发送数据。发送目标是在数据发送设定中设定的目标URL。
云间隔（秒）	指定将数据发送到服务器的时间间隔。

（4）点击“更新”按钮。
