在监控画面的编辑环境如何使用数据标签

数据标签的设定方法

关于如何设定数据标签，请参考这里。

在HMI监控画面的编辑环境中，进行数据链接的方法

在HMI监控画面的编辑环境中，在画面部件的属性列表的“链接”栏，选择属性，点击设备树按钮，显示设备树。在设备树中可以选择数据标签，以链接到该属性。

关于具体说明，请参考这里。

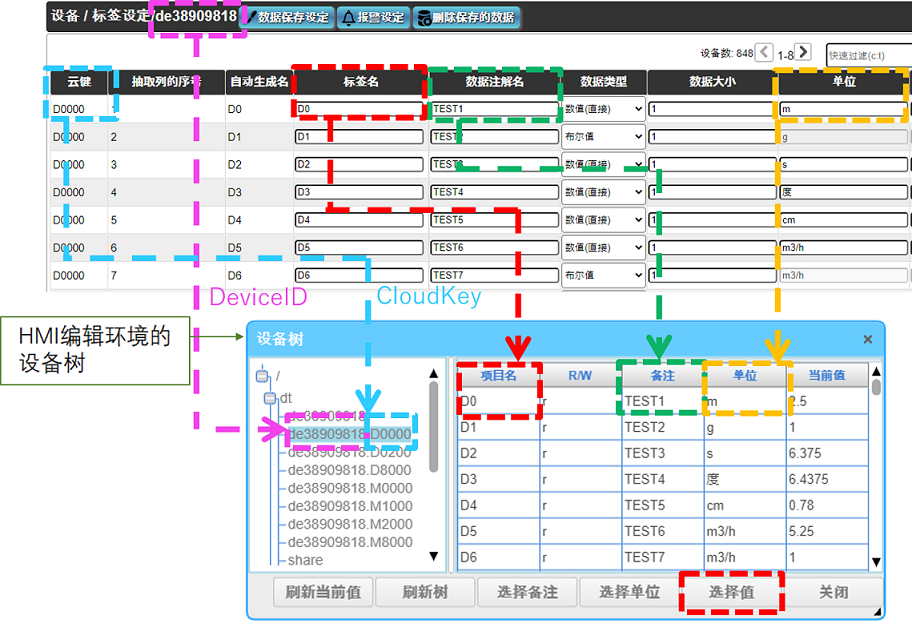

HMI监控画面的编辑环境的数据树内的变量与云服务器上设定数据标签的关系图

云服务器上设定数据标签及数据项目名，在在设备树中的显示如下图。

云服务器上的数据标签，在HMI画面的连接区域的设定格式如下：

dt:DeviceID.CloudKey:TagName

另外，可以通过在“TagName”后附加#域来获取来获取标签名的设置内容。

TagName#name : 获取数据注解名

TagName#unit : 获取单位

注意：标签设置的内容只在第一次获取一次。 如果您想再次获取，请刷新页面。
