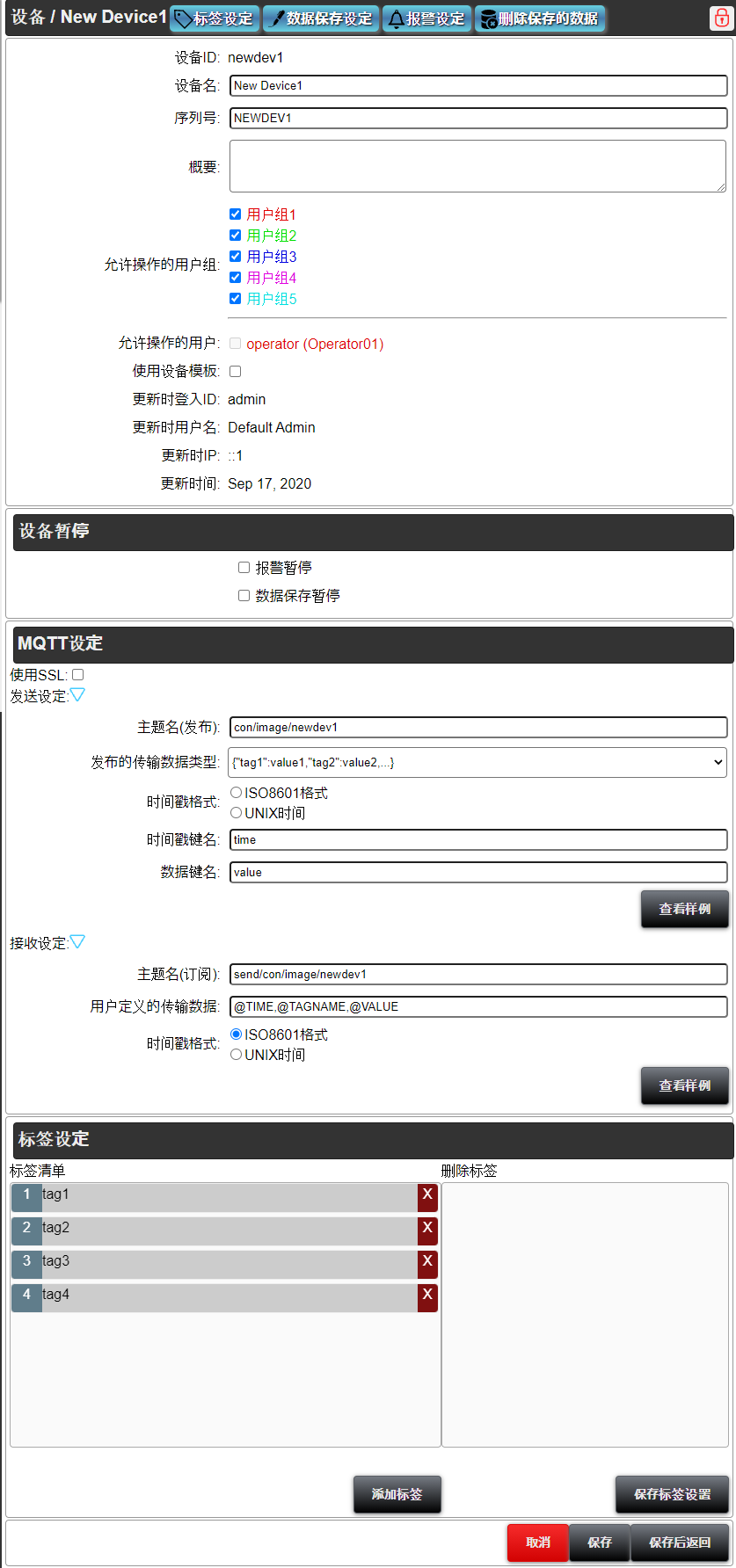

MQTT设备的设定信息


进行与设备及设备的数据相关的设定，包括数据标签的设定、数据保存的设定、以及数据报警检测的设定等。

标题按钮

在标题上，有以下几个按钮。

标签设定 :进行对设备数据赋予标签名、备注等的设定。

保存设定 :进行关于设备数据的保存的设定。

报警设定 :进行设备数据的报警检测、在报警时发送邮件等的设定。

删除保存的数据 :可以删除云服务器上保存的数据。 需要管理员权限。

锁定按钮： 点击此按钮，可以锁定设备。锁定的设备，除系统管理员和锁定者外，不能被他人修改。

解锁按钮： 点击此按钮，可以解锁设备。只能由锁定者本人或系统管理员解锁。

设置或信息项

设备ID

唯一标识设备的ID。

以小写字母开头，由小写字母和数字构成的字符串。

设备ID可以最多10个字符。

设备名

在工程项目内，唯一标识设备的名称。在设备列表会显示这个名称。

设备名称最多可以有40个字符。

可以在HMI链接变量(dt:设备ID:_name_)中获取设备名称。

序列号

设备的序列号。 云服务器使用此序列号识别设备。

序列号最多可以包含13个字符。

概要

是描述设备的概要。可以输入任何字符串。

概要最大为100个字符。

允许操作的用户组

指定在运行环境中可以显示设备的组。 属于授权组的用户可以查看此设备上的数据。
如果操作组被允许，则也属于该组的用户也被允许。

允许操作的用户

指定可以在运行环境中查看设备的用户。 可以操作的用户勾选登录ID左侧的复选框。
项目管理员、全体设置用户和画面编辑用户可以查看所有设备。

使用模板设备

启用后，可以看到要作为模板设备继承的设备ID。

可用作模板设备的设备必须具有相同的设备类型，并且必须没有继承其他模板设备。

如果已经设置了模板设备，并取消选中此选项，此软件将从模板设备复制标签设置和数据保存设置。

模板设备ID

选择要使用的模板设备。

该设备将从模板设备继承标签设置，数据保存设置和报警设置。

标签设置与数据保存设置设置无法更改，因为它是从模板设备继承的。

但是，可以添加或更改报警设置。

对于设置为模板设备的设备，无法更改标签设置和数据保存设置中的某些设置（如标签名称，数据类型，数据大小和数据保存标志）。

有关如何在HMI页面上查看从模板设备继承的设备的数据，请参见此处。

设备暂停

报警暂停

打勾☑此选项，可以暂停此设备的数据的报警检测，在所定的自动回复时间前，将不检测设备数据的报警状态，也不发送报警电子邮件。

数据保存暂停

打勾☑此选项，在所定的自动回复时间前，可以暂定保存此设备的历史数据。HMI画面上的实时数据不会被暂停。

自动恢复日期，时间

如果“报警暂停”或“数据保存暂停”已被打勾☑，需要设置自动恢复的日期和时间。在设置日期和时间之后，“暂停”将被自动取消。

更新登入ID

最后更新此设备的登入ID。（不能改变）

更新用户名

最后更新此设备的用户的名称。（不能改变）

更新时的IP

最后更新此设备的用户的终端IP地址（不能改变）

更新时间

最后更新此设备的时间。（不能改变）

锁定时的登入ID

锁住此设备的登入ID。（不能改变）

锁定时的用户名

锁定此设备的用户名的名称。（不能改变）

锁定时的时间

锁定此设备时的时间。（不能改变）

MQTT设置

发送设定

进行从设备发送数据到服务器的设置。

主题名(发布)

设定发布数据用的主题名。
主题名称最多可以包含100个单字节字母数字字符和/。

传输数据类型

选择从设备发布的JSON数据的结构，服务器将根据所选的结构解释从设备发送来的数据。

时间戳的格式

选择数据中时间戳的格式。

服务器时间:使用服务器接收到数据的时间，代替数据中的时间戳。

ISO8601格式:消息中的时间戳是ISO8601格式的字符串。

Unix时间:消息中的时间戳是Unix时间字符串。

时间戳键名

设置传输数据类型中定义的JSON“时间戳键名”。

数据键名

设置传输数据类型中定义的JSON“数据键名”。

可以查看你该主题传送数据的格式的样例（JSON字符串）。

用户定义的传输数据

如果选择“用户定义的传输数据”作为传输数据类型，会显示一个用于定义传输数据的文本框。
定义传输数据时，请使用以下元素字符串定义JSON结构。
该定义必须是正确的JSON。

元素字符串 意义
@TIME 表示要更新的标签值的时间戳。
它与时间格式的选择有关。
必须在@TAGS_〜@_TAGS块之外定义。
@TAGNAME 表示在标签设置中的自动生成的名称。
必须在@TAGS_〜@_TAGS块中定义。
@VALUE 表示标签的数值。
必须在@TAGS_〜@_TAGS块中定义。
@TAGS_,@_TAGS 解释从@TAGS_到@_TAGS中的字符串，根据@TAGNAME和@VALUE之间的关系，从发送到MQTT代理的JSON字符串中，抽取多个标签的名称与数值。

关于用户定义的传输数据

例如，当存在以下用户定义的负载和设备标签时：

用户定义的传输数据:{"T":@TIME,"data":[@TAGS_{"@TAGNAME":@VALUE}@_TAGS]}

标签:tag1,tag2,tag3


时间格式为Unix时间，主题可以接收的消息为以下JSON。

{"T":"1577804400","data":[{"tag1":1},{"tag2":2},{"tag3":3}]}

在这种情况下，tag1，tag2和tag3的值分别为1、2和3，时间戳为2020/1/1 00:00:00（日本时间：+09：00）。

关于历史数据

如果想在一次传输中接收时间序列数据，请打开 "启用历史数据 "的复选框，将JSON中存在的数组键输入JSON键，并保存。

例如，在以下配置中

用户定义的传输数据:{"T":@TIME,"data":[@TAGS_{"@TAGNAME":@VALUE}@_TAGS]}

标签:tag1,tag2,tag3

时间格式为:UNIX time

历史数据有效:YES

JSON键:Data


PUBLISH到主题的信息如下。

{"Data":[

{"T":"1577804400","data":[{"tag1":1},{"tag2":2},{"tag3":3}]},

{"T":"1577804401","data":[{"tag1":11},{"tag2":12},{"tag3":13}]}

]}

在这种情况下，tag1、tag2、tag3的值如下表所示。

DateTime tag1 tag2 tag3
2020/1/1 00:00:00(Japan Time:+09:00) 1 2 3
2020/1/1 00:00:01(Japan Time:+09:00) 11 12 13

接收设定

在HMI画面中更改变量值时，配置设置以从服务器发送。

Topic(SUBSCRIBE)

设置要订阅的主题名称。

用户定义的传输数据

定义从服务器输出到设备的主题的消息的结构。
与发送设置不同，消息中包含一个标签名称和标签值。
消息内容没有特别限制，可以使用以下元素字符定义:

元素字符串 意义
@TIME 这意味着指示标签值更新时间的时间戳。
选择了时间格式。
@TAGNAME 表示在标签设置中的自动生成的名称。
@VALUE 表示标签值。

关于用户定义的传输数据

当将标签写入HMI画面时，用于接收设置的用户定义的传输数据可以定义一条消息，以将其发布到任何主题。

用户定义传输数据:@TIME,@TAGNAME,@VALUE

标签:tag1,書き換えた値:12345


时间格式为Unix时间，该主题的PUBLISH消息如下。

1577804400,tag1,12345

时间戳是改变值的时间，Unix时间1577804400（在这种情况下，是2020/1/1 00:00:00（日本时间：+09：00））。

自定义数据格式

如果选择“自定义数据格式”作为传输有效载荷类型，则会显示一个确定数据定义的文本框。
可以在此处设置将JSON中的数据键中的字符串转换为标签数据的定义。


转换JSON属性名称为“Data Key値”的元素

在定义中使用以下字符。

基本转换

使用诸如“XXXX(自动名称)”或“X4(自动名称)”之类的描述定义数据定义。
在这种情况下，标签值是通过将4个十六进制字符转换为整数而获得的值。
如果有多个标签，则需要与输入值相对应的定义，并带有诸如“ XXXX(自动名称1)DDDD(自动名称2)”之类的描述。
另外，默认情况下，当转换为十进制时，它将转换为有符号整数，但是如果像uXXXX（Auto Name2）这样定义，则可以将其转换为无符号整数。
由于转换限制为32位，超出的值将无法转换。

设置示例和获取示例如下所示。

Data Key:data
Time Key:time
自定义数据格式:"XXXX(tag1)DDDD(tag2)OOOO(tag3)SSSS(tag4)"
Tags:tag1,tag2,tag3,tag4
发送JSON:{"time":"2020-01-01T00:00:00","data":"10001000100010.0"}

您还可以将“工程价值转换”设置为获取的标签值。

时间格式

选择传输数据中@TIME的时间戳的格式。

可以查看发布到服务器的主题的样例消息。

设备标签设置

从设备添加和删除标签。

标签清单

显示存在或添加到设备的标签。
此处显示的标签对应于标签设置页面上自动生成的名称。 单击标签右侧的X按钮，转移至删除标签对象的页面。

删除标签

显示要删除的标签。
单击标签右侧的x按钮，转移至标签列表。

按钮

打开添加标签对话框，在此可以添加标签。

按钮

将现有标签保存在标签列表中，并删除要删除的标签。


按钮

返回到“设备列表”而不保存更改。

按钮

保存当前更改。

按钮

保存当前更改并返回“设备列表”。


添加标签对话框

标签名称

输入要添加的标签的名称。

数据类型

设置要添加的标签的数据类型。

按钮

将标签添加到标签列表。
*由于此时尚未将其保存在服务器中，因此必须使用“保存标签设置”按钮保存设定。
