历史趋势曲线

■ 部件外观

■说明

用于显示标签名数据的趋势曲线的控件。

此控件对最小宽度有限制。 在运行状态显示时，可能无法保持纵横比。

□数据类型

选择要在图形中显示趋势的标签名和数据类型。

有两种类型的数据：实时和历史。

实时趋势，图形宽度在“10分钟”到“1天”的范围内，以秒为单位显示数据。历史趋势时，图形的宽度在“30分钟”到“1年”的范围内，以分钟为单位显示数据。

□数据抽取

如果图形显示的数据量很大，则此控件将按以适当的间隔抽取数据。您可以在显示设置窗口设置数据的抽取方法。

如果趋势类型是实时的，则当图形的显示宽度为1小时或更长时，会抽取数据；如为历史趋势时，显示宽度为3天或更长时，会抽取数据。

■ 事件

本部件可用事件的列表。

事件名称	値	说明
!onTimeChange	string value	在显示用时间区间被改变时发生该事件。 用以下的格式，对于在变量链接中设置的变量输出时间区间,时间数值为自1970年以来经过的毫秒数。 "开始时间","结束时间"

■ 属性

本部件可用属性的一览。

对于各部件的共同属性，请参见共同项目页面。

属性名称	默认值	说明
BeginEndTime	本日“0:00,23:59”的自1970年以来经过的毫秒数	用从1970年开始的毫秒数指定显示数据的开始时间和结束时间。格式如下： "开始时间","结束时间" 如果不指定结束时间，则结束时间为现在的刻。 建议使用日历部件的!onSelect事件输出来指定此属性。
bFireWhenTimeChanged	false	设置当BeginEndTime的值由于控件的鼠标/触摸操作以外的因素而发生变化时，是否会触发!onTimeChange事件。

■ 函数

本部件可用函数的一览。

在Javascript输入区域，可输入this + “.函数名”来使用。

对于各部件的共同函数，请参见共同项目页面。

函数名称	参数	返回值	说明
getBeginEndTime	-	string value	取得显示数据的的开始时间和结束时间。时间是从1970年开始的毫秒数，格式如下： "开始时间","结束时间"
setBeginEndTime	string value	-	用从1970年开始的毫秒数指定显示数据的开始时间和结束时间。格式如下： "开始时间","结束时间" 如果不指定结束时间，则结束时间为现在的刻。 指定的数值在内部以分钟为单位取舍。

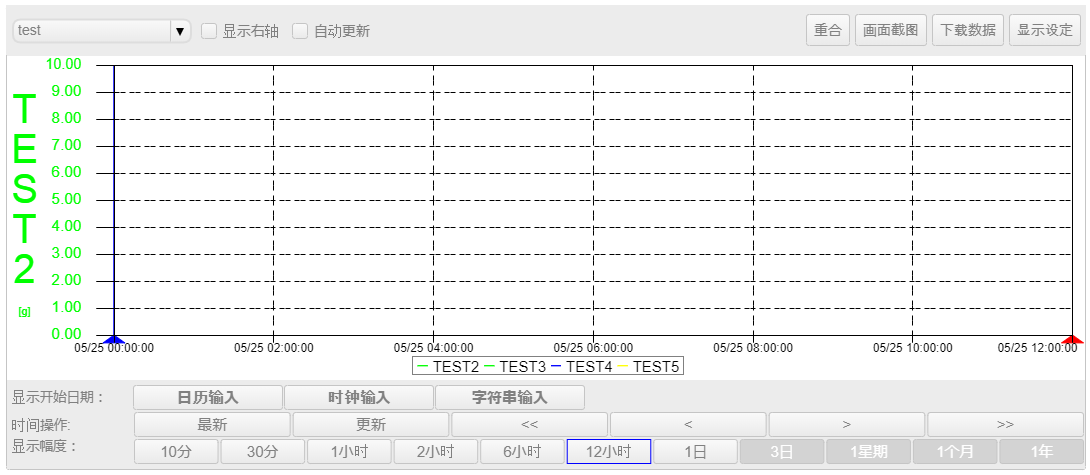

■历史趋势曲线画面

□图形选择组合框

选择要显示的图形。

□右轴显示设置复选框

选择显示/隐藏图形的右轴。可以在显示设置窗口中设置要显示的Y轴。

□自动更新复选框

选中复选框以开始自动更新，取消选中以结束自动更新。可以在高级设置属性中设置更新周期。

选中该复选框后，开始日期和时间组合框将被无效。

□屏幕截图

按下屏幕截图按钮时，将显示屏幕截图的对话框。

在对话框中设置文件名，然后按下载按钮，下载当前显示图形的图像文件。

□重合按钮

按重合按钮，显示重合显示的设定窗口。

在重合显示设定窗口中，设置显示重合数据的开始时间，并选中重合显示复选框，指定开始时间的数据将在图形中显示为与当前图形重合的虚线。

□数据输出按钮

按下数据输出按钮时，显示的图形数据将作为CSV文件输出。

□显示设置按钮

按下显示设置按钮时，将打开显示设置窗口。

□趋势线名称（区域）

显示趋势曲线的名称。按曲线的图例，可以切换Y轴的显示。

如果右Y轴的显示有效，则拖动光标2，然后单击显示名称，将所选曲线的Y轴适用右Y轴;否则，所选曲线的Y轴适用于左Y轴。

□显示开始日期和时间组合框

设置显示开始日期和时间，然后按更新按钮更改显示开始日期和时间。

□最新按钮

显示当前时间的最新趋势曲线。

□更新按钮

单击以根据趋势曲线设置,再次刷新趋势曲线。

□<<按钮

按趋势曲线的显示宽度，往回翻卷一页，刷新趋势曲线。

□<按钮

时间往回翻卷一个分区，刷新趋势曲线。

□>按钮

时间向后翻卷一个分区，并刷新趋势曲线。

□>>按钮

按趋势曲线的显示宽度, 向后翻一页，刷新趋势曲线。

□时间宽度切换按钮

将图形显示宽度切换为“10分钟”到“1年”的范围。
如果图形类型是实时曲线，可以在“10分钟”到“1天”的范围内切换。
如果图形类型是历史曲线，可以在“30分钟”到“1年”的范围内切换。
可以从高级属性设置图形类型。

□光标1·光标2

当点击趋势图形时，将在光标位置的对面,显示一个窗口，窗口内显示光标的时间和该时间数据的值。

拖动下部▲部分移动光标。可以在弹出的光标窗口中显示当前位置的数据的值。

移动光标后，点击下方▲部分的左右方，可以移动光标到下一个数据。

■详细信息属性

进行趋势线参数的详细设定。

□趋势线号选择框

在趋势线号选择框中，设置要更改设置的趋势线。

□趋势线名称输入区域

在趋势线名称输入区域中，设置趋势线名称。趋势线名称最多可以设置为20个字符。

□趋势线有效

对于有效的趋势线，将在趋势线选择组合框中显示次趋势线，用于切换显示。

□趋势线种类

选择趋势线的种类。实时曲线，以秒单位，显示实时的数据。历史趋势，最小以分钟单位，显示历史数据的趋势线。

□自动更新间隔

设置自动更新的时间间隔。

■设置项目区域

在设置项目区域中，可以设置要在列表区域中显示的标签名。

□设备名称

通过设置设备名称，更新云键组合框。

□云键

通过设置云键，更新标签名的显示列表。

□标签名、显示名的检索

在标签名列表显示后，输入标签名或显示名或两者的一部分，按检索可以检索包含输入字符的标签名。

■列表区域

□标签名

在此列，显示标签名。

□显示名

在此列，显示标签名的详细名称。

□小数位数

显示小数位数。

□单位

显示单位。

□添加按钮

选择标签名列表区域中的任意行，然后按“添加”按钮，将标签名添加到选定列表。

□删除按钮

在选定列表，选择任意行，然后按“删除”按钮，删除所选行。

■选定列表

□NO.

显示曲线编号。

□显示

选中此复选框后，此标签名的曲线将显示在画面上；如果未选中，则不会在画面上显示。

□颜色

单击以打开颜色选择窗口。

□设备ID

显示设备ID。

□云键

显示标签名所在的数据组（云键）。

□标签名

将显示数据的标签名。

□显示名

显示数据的详细名称。

□最小值

通过输入数值，可以设置曲线的最小值。

□最大值

通过输入数值，可以设置曲线的最大值。

□小数点位数

通过输入数值，可以设置小数点的位数。

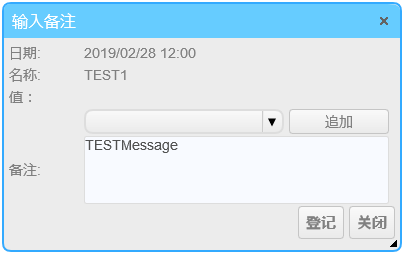

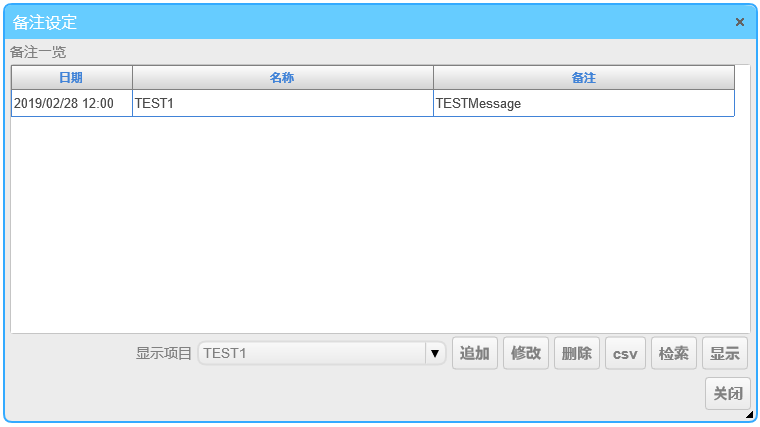

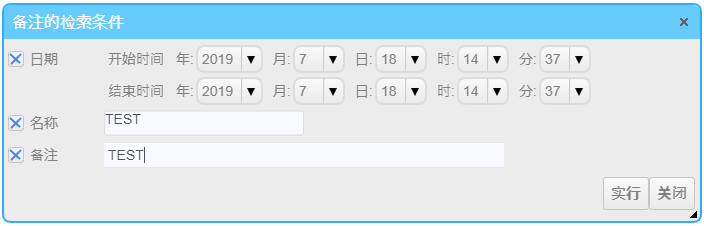

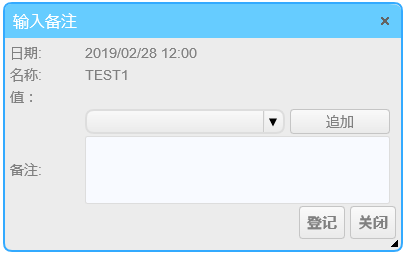

□备考

可以通过输入字符串来设置此曲线的备注内容。

□保存

通过单击保存并反映设置。如果不保存，则不会反映设置。

■颜色设置

设置控件的各组成部分的颜色。

□背景颜色

设置背景颜色。

□趋势线外框色

设置趋势曲线框架、网格线、标尺的颜色。

□文字颜色

设置图形中显示的文本的颜色。

□光标1的颜色

设置光标1的颜色。

□光标2的颜色

设置光标2的颜色。

■ 字体大小

□ Y轴字体大小

设置Y轴刻度的字体大小

□ X轴字体大小

设置X轴刻度的字体大小。

□ 日历的大小

当显示模式为高级模式时可以设置此项。 设置指定开始日期和时间的日历的大小。

■显示模式设定复选框

切换部件的显示模式显示。

□简单模式

在简单模式中，简化了时间宽度与时间选择的操作，并自动设置显示开始日期和时间。

□高级模式

在高级模式下，可以通过更多的选项，包括使用年月日时分秒组合框，来设置显示的开始日期和时间。

□显示到现在时间为止的趋势

在简单模式下，设置显示开始时间。选中后，设置显示开始时间，并使当前时间位于图形的右端。

取消选中时，显示时间设置可以包括当前时间。

□ 自动选择图表类型

在高级模式下，图形类型选择是自动的。 如果图表中显示时间对应的秒数据，且图表的时间宽度不是1个月和1年，则设置图表类型为实时。

否则，将图表类型设置为历史。

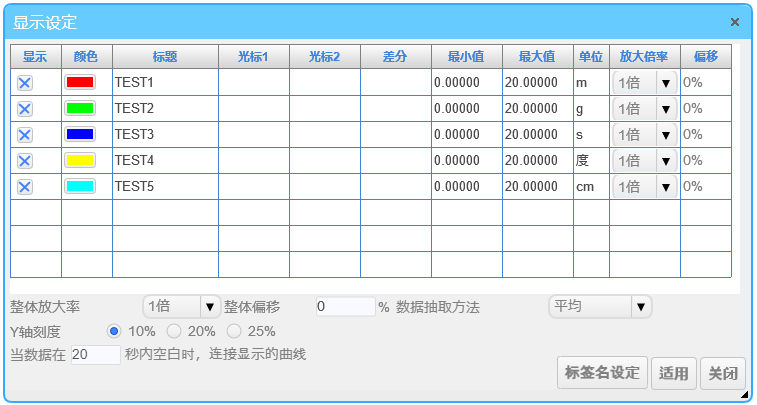

■显示设置窗口

在显示设置窗口中，可以进行图形显示设置和查看光标的值。显示设置窗口显示时，可以执行其他操作。

■显示设定窗口

□显示

可以设置每个趋势线的显示/不显示。

□颜色

选择趋势线的颜色。

□标题

显示趋势线的显示名称。

□光标1

显示在光标1位置，每个趋势线的值。

□光标2

显示在光标2位置，每个趋势线的值。

□差异

显示每个趋势线的光标1与光标2的之间的差值。

□单位

显示趋势线的单位。

□放大倍数

设置每个趋势线的放大倍率。

□偏移

设置每个趋势线的Y轴的偏移量。

□整体放大率

设置整个趋势线的放大系数。

□整体偏移

设置整个趋势线的Y轴的偏移量。

□数据抽取方法

设置数据的抽取方法。如果趋势类型是实时的，则当图形的显示宽度为1小时或更长时，会抽取数据；如为历史趋势时，显示宽度为3天或更长时，会抽取数据。

当选择平均值时，则在每个抽取的间隔显示数据的平均值。

当选择最大值时，则在每个抽取间隔显示数据的最大值。

当选择最小值时，则在每个抽取间隔显示数据的最小值。

当选择直接值时，则根据趋势线的显示区域的大小，计算用于抽取数据的间隔，并且从指定的开始时间获取数据。

如果没有数据，则获取与此间隔最接近时间的数据。

直接值以外，数据的抽取间隔如下表所示。

小时	抽取间隔
1小时	每隔2秒
2个小时	每隔5秒
6个小时	每隔15秒
12个小时	每隔30秒
1天	每隔1分钟
三天	每隔2分钟
一周	每隔5分钟
1个月	每隔30分钟
1年	每隔6小时

□Y轴刻度

可以设置Y轴刻度间隔。

□ 当数据在XX秒内空白时，连接显示的曲线

如果取得的数据的空白在此指定的时间内，将用连续线描画趋势曲线。

缺省的设定是"20秒"。如果设定为"0秒"，则当有数据的空白存在时，趋势曲线将是断续的线。

□ 放大/缩小

拖动鼠标指定一个范围，将显示扩大到指定区域。

可以通过重新设置“显示的时间范围”来恢复原始显示。

实时值显示的最小宽度为1分钟，历史值时为10分钟。

□ 标签名设定按钮

按标签名设定设置按钮，打开数据标签名设置窗口。

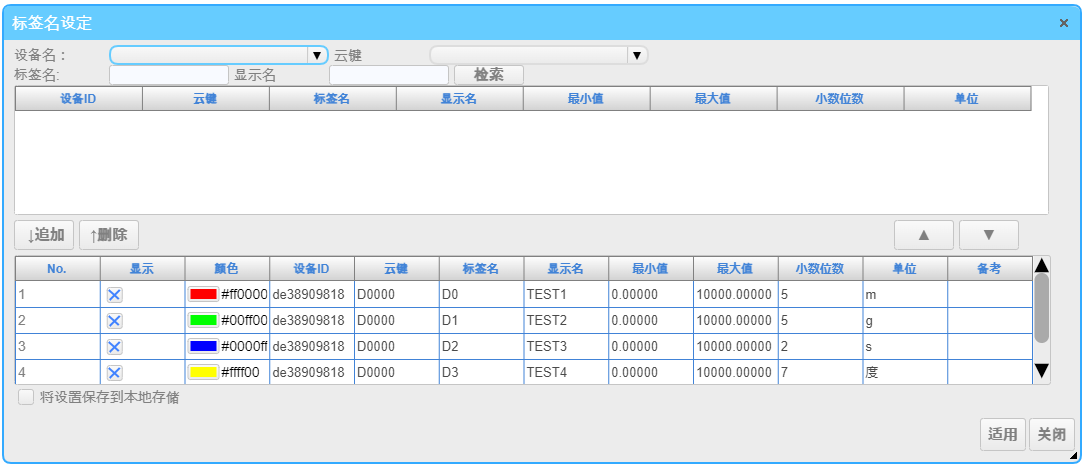

■ 标签名设置窗口

标签名设置窗口允许对详细属性设置区域的设置进行更改。

□ 将设置保存到本地存储

设置是否将标签名设置窗口中的设置保存到本地存储。 默认设置是 "无效"。

如果启用，在页面重新加载后，存储在本地存储中的设置将被优先使用。

如果无效，重新加载页面后，将使用标签设置窗口更改前的设置。
