(CONPROSYS设备)MQTT发送/接收设置


如果要通过MQTT协议发送和接收CONPROSYS设备获取的数据，请设置MQTT。

在维护菜单"MQTT连接"、"MQTT发送"、"MQTT接收"、"服务"中进行MQTT设置。

有关CONPROSYS设备的MQTT客户端的详细信息，请参阅CONPROSYS设备参考手册（软件）。


1. MQTT连接

请在CHS的“工程项目设定”的"MQTT代理设定"中，和CONPROSYS设备的"MQTT连接"中，设定MQTT通讯的代理主机、端口号、用户名和密码。

根据需要输入其他设置项目。 设置后，单击确定按钮。


设定项目 说明
MQTT服务器 设置MQTT服务器的主机名或IP地址。如果MQTT服务器和CHS配置在同一服务器内，则使用CHS的主机名或IP地址
端口 设置MQTT的端口号。
序列编号 设置CHS标识CONPROSYS设备的字符串。
必须设置在CHS内唯一的ID。
如果设置空白字符，则自动使用CONPROSYS设备的序列号。
用户名 输入用户名。
密码 输入密码。
代理 （可选）如果需要代理服务器才能连接到MQTT服务器，请指定SOCKS5代理。
清洁会话 如果无效，则在与MQTT服务器断开连接后，QoS 1和QoS 2消息将保留在MQTT服务器内。
重新连接后即可接收消息。
如果启用，则和MQTT服务器断开连接后，这些消息将不被保留。
保持活跃 设定向MQTT服务器发送PINGREQ命令的时间间隔。
MQTT服务器将按照设置的发送间隔检查连接是否正常。
加密算法 选择加密/解密算法。
如果选择算法，则在发送和接收消息时，将加密消息中的数据部分。
加密密码 从CONPROSYS设备发送数据时，设置用于加密数据的密码。
解密密码 从CONPROSYS设备接收数据时，设置用于解密数据的密码。

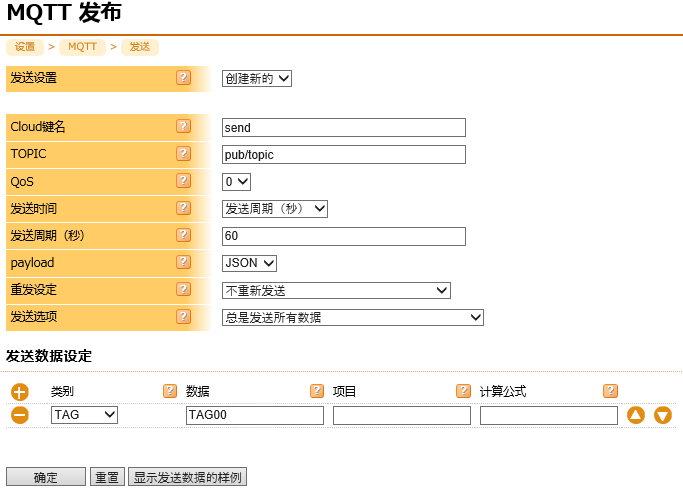

2. MQTT发送

设定发送数据的云键(CloudKey)、TOPIC和CONPROSYS设备内的数据。

根据需要设定其他设置项目。 设置后，单击确定按钮。

*如向CHS登记发送/接收信息时，TOPIC将自动设定为以下内容。

pub/"企业ID"/"工程项目ID"/"CONPROSYS设备序列号"/"云键(CloudKey)"

如果设置不同于以上的TOPIC、不能与CHS正常通讯。


设定项目 说明
发送设置 如要创建新的数据发送设置，请选择“创建新的”。
如要修改已有的设置，请选择云键(CloudKey)，然后修改。
云键(CloudKey) 设置用于识别数据的云键(CloudKey)。
TOPIC 设置MQTT的TOPIC。
QoS 设置消息的QoS。
・QoS为0:仅发送一次
・QoS为1:发送并保证至少有一次被接收到
・QoS—为2:发送并保证只有一次接收到。
发送时间 选择发送的时机。
・发送周期（秒）：根据设定的周期定时发送数据。
・任务触发：在VTC的“MQTT触发”部件被执行时，发送数据。
发送周期（秒） 当发送时机为周期时，设定发送的周期间隔，单位为秒。
负载 指定要发送的数据的格式。当与CHS通讯时，请指定“JSON”格式。
重发设定 设置在与CHS断开连接时，是否将数据保留在CONPROSYS设备中，并在重新连接后发送。
与CHS通讯时，请在「不做重发」或「重发 ，先发送保留数据->后发送最新数据」中选择设定。
・不做重发:连接中断时，不保留数据。
・重发，先发送保留数据->后发送最新数据:在发送保留数据时，如果发生最新数据，将最新数据放到保留数据的末尾发送。
发送选项 设置发送选项。
・发送所有数据：即使数据没有变化，也会发送所有数据。
・仅发送变化的数据：如前次发送后数据没有变化，则在发送数据中去除未变化的数据。
发送变化数据时的选项 当所有要发送的数据没有变化时，设置发送内容。
只发送格式的头部数据、可以维持数据通讯异常报警中设定的报警不被触发。
发送数据设定 选择要发送的数据。
类别 选择要设置的数据类别。
数据 选择要发送的数据。
类型 仅当类别为PLC时可以设置。
设置PLC数据类型。
计算公式 当类别不是STAG时可以设置。
发送的数据为设定的转换公式的计算结果。
如果计算失败，将不会发送。

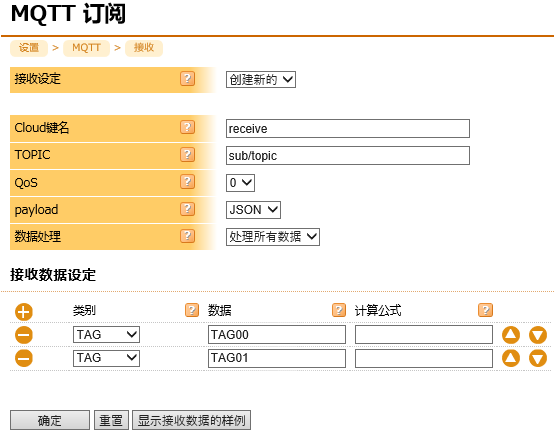

3. MQTT接收

设定接收数据的云键(CloudKey)、TOPIC和CONPROSYS设备内的数据。

根据需要设定其他设置项目。 设置后，单击确定按钮。

*如向CHS注册发送/接收信息时，TOPIC将自动设定为以下内容。

sub/"企业ID"/"工程项目ID"/"CONPROSYS设备序列号"/"云键(CloudKey)"

如果TOPIC被设为与以上不同的字符串，就不能与CHS正常通讯。


设定项目 说明
接收设定 如果要进行新的数据接收设置，请选择“创建新的”，
如果创建后要编辑设置，请选择云键(CloudKey)。
云键(CloudKey) 设置云键(CloudKey)。
TOPIC 设置TOPIC。
QoS 设置消息QoS。
・QoS 0:仅发送一次
・QoS 1:发送并保证至少有一次被接收到
・QoS 2:发送并保证只有一次接收到
负载 指定要接收的有效载荷的格式。设置为“ JSON”以使用CHS。
数据处理 设置接收数据的处理方法。
・处理所有数据：处理所有接收到的数据。
・仅处理新数据：仅处理比上次处理的数据新的数据。
接收数据设定 选择接收的数据。
类别 选择要设置的数据类别。
数据 选择要接收的数据。
类型 仅当类别为PLC时可以设置。
设置PLC数据类型。
计算公式 当类别不是STAG时可以设置。
输出换算公式的计算结果。
如果计算失败，不会输出结果。

4. 服务

如果要使用MQTT服务发送/接收数据，请将“ MQTT客户端”设置为“有效”。

设置后，单击“确定”按钮。


4. 设定时间同步

在维护菜单中的“时间同步设置”，设定与时间服务器的同步设定。

如CONPROSYS设备要发送数据到CHS等服务器，必须设定与服务器的时间保持同步。


保存设定并重新启动后，MQTT服务将被启动，开始发送/接收数据。
