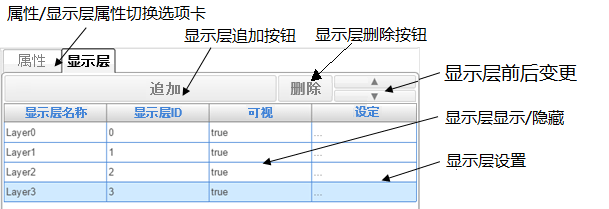

显示层属性区域

在显示层属性区，可以对显示层进行追加/删除以及对显示层属性进行设定。

此外，对于选择的显示层，可通过显示层区域（画面）进行编辑操作。

■ 显示层追加按钮

单击“追加”按钮，添加一个新的显示层。新层的设置被设置为当前被选择的显示层的设置。

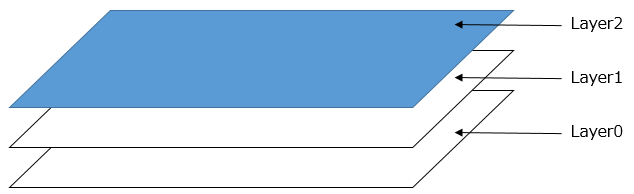

添加显示层，如下图，在现有显示层新建显示层会出现重叠，画面上显示最上面的显示层。

■ 显示层删除按钮

单击“删除”按钮，删除列表中被选显示层。

■ 显示层前后顺序修改按钮

按此按钮，列表内的显示层的排列顺序(显示的前后顺序)将被改变。

■ 属性/显示层属性切换

本区域的显示可切换至部件的属性区域或显示层的属性区域。

在选中图层后切换到属性区域，您可以设置以下事件。

事件名称	值	描述
!onRun	bool value	当HMI的运行模式发生改变时，该事件就会发生。 如果变量链接中的变量设置处于运行或模拟模式，则该事件输出 "true"，如果处于编辑模式，则输出 "false"。
!onShow	bool value	当一个图层被显示或隐藏时，该事件被触发。 如果图层可见，则向变量链接中设置的变量输出 "true"，如果图层不可见，则输出 "false"。
!onSize	float width, float height	当图层的大小发生变化时，该事件被触发。 该事件将输出宽度和高度值到变量链接中设置的变量。

■ 显示层显示/隐藏切换

单击，以切换被选显示层的显示与隐藏状态。

■ 显示层设置

单击，打开被选显示层的属性窗口。

属性窗口详细内容如下：

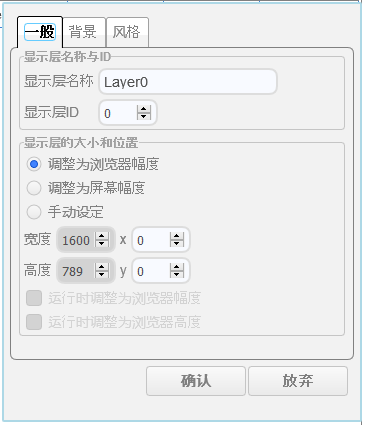

一般设定

可以对显示层名称，大小等内容进行设定。

□ 显示层名称

可设置显示层名称。此处设置的名称，会在显示层被设置为“对话框”模式时，在标题中显示。

□ 显示层ID：

为识别显示层，设定一个唯一的ID。已被其他显示层使用的ID无法再次使用。

□ 显示层的大小和位置

显示层的大小可从以下方法中指定。

・调整为浏览器幅度

・调整为画面幅度

・手动设定

“手动设定”以外的选项，显示层的大小会根据实际运行环境的大小自动调整。

另外，指定位置时，若指定位置超出浏览器宽、高，或者设定为0以下的值时显示层大小会在画面内自动调整。

设定单位是px（像素）。

□ 运行时调整为浏览器幅度

□ 运行时调整为浏览器高度

选择“手动设定”时，可以手动设置显示层的大小。

此项有效时，在Viewer中运行时显示层和部件的大小会根据浏览器的宽、高调整伸缩。

2.背景设置

可以对背景类型、颜色、图像等进行设置。

□ 背景类型

背景类型可设置为以下几种类型。

・颜色

・图像（放大）

・图像（瓷贴）

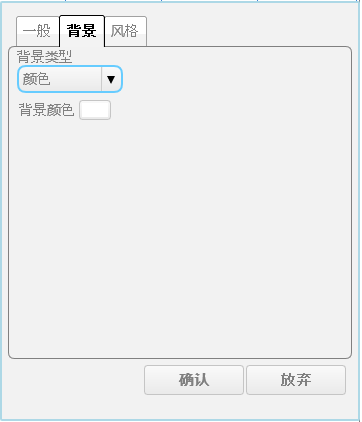

选择“颜色”类型时，可以选择背景颜色。

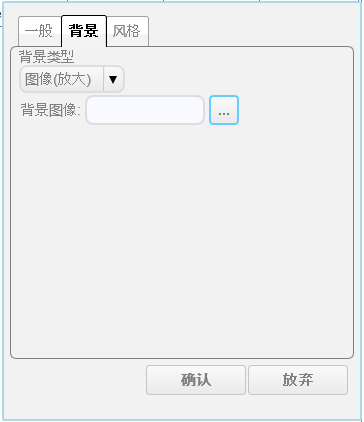

除此之外的情况，可以选择背景用的图像。

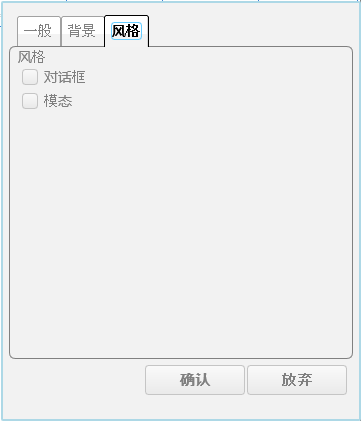

3.风格设定

可以设置显示层的风格。

□ 对话框

可以将显示层设置为对话框风格。对话框风格，可以在顶部显示标题，并且拖动标题部分可以移动显示层的位置。

□ 模态

可以将显示层设置为模态风格。模态风格的显示层显示时，将不能操作在此层下面的显示层的部件。
