（CONPROSYS设备）连接目标PLC设置

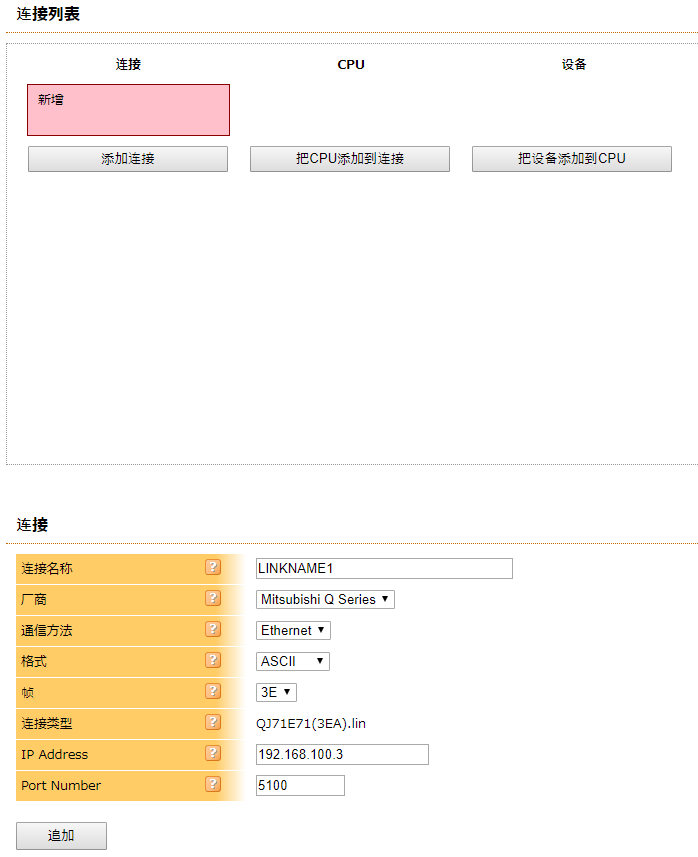

1。连接设置

连接设置定义通信接口。最多可以设置10个系统。

通过单击PLC设置屏幕上的[添加连接]可以添加连接设置，并在底部显示“连接”设置屏幕。

此外，在编辑现有连接设置时，通过选择要编辑的连接显示，“连接”设置的内容将显示在屏幕底部，从而可以进行编辑。

设置每个设置项目，然后单击[添加]，[更改]或[删除]按钮。设置如下所述。

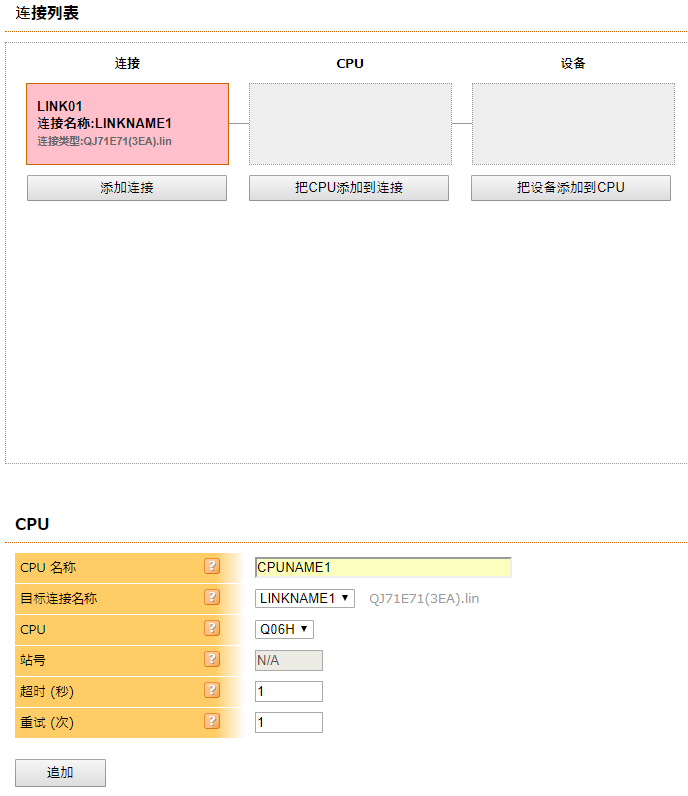

2。CPU设置

定义另一方的设置。最多可设置30个CPU。

在PLC设置画面中单击[添加CPU连接]时，CPU设置画面底部会显示CPU设置画面，可以进行添加。

此外，在编辑现有CPU设置时，通过选择要编辑的CPU显示，“CPU”设置将显示在屏幕底部，从而可以进行编辑。

设置每个设置项目，然后单击[添加]，[更改]或[删除]按钮。设置如下所述。

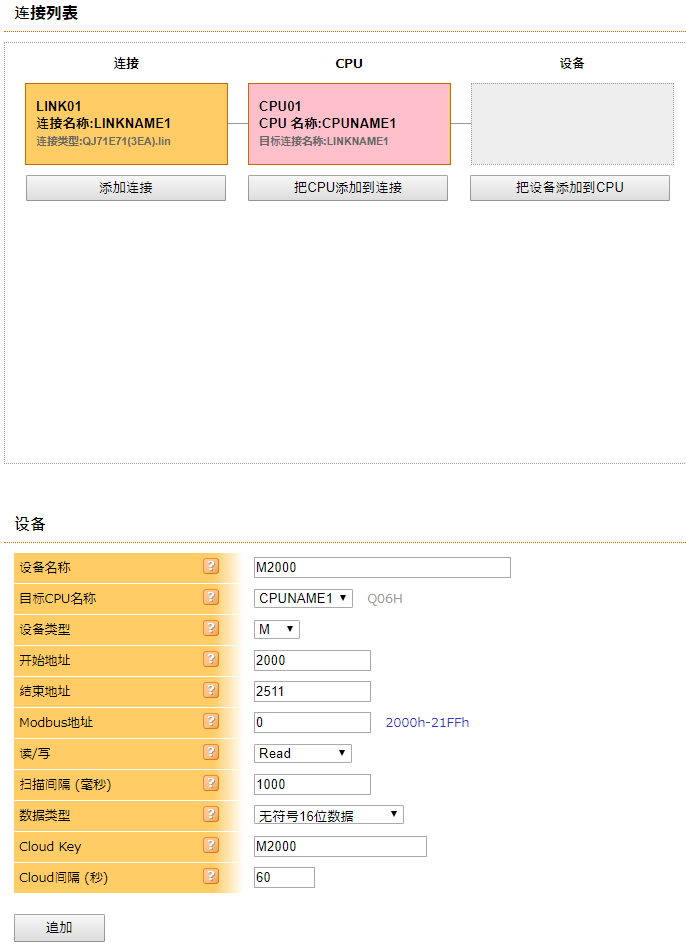

3。设备设置

设置集合信息（内存）。最多可设置100个组和10,000个点。

可以通过单击PLC设置屏幕上的[添加设备到CPU]添加设备设置，并在底部显示“设备”设置屏幕。

此外，在编辑现有设备设置时，通过选择要编辑的设备显示，“设备”设置将显示在屏幕底部，从而可以进行编辑。

设置每个设置项目，然后单击[添加]，[更改]或[删除]按钮。设置如下所述。

*对于设备设置，可以将多个设备设置分配给一个CPU设置。

※设备设置完成后，PLC通信设置完成。通过保存到ROM并重新启动来启用通信设置。
